1. 산업용 저장 시스템의 캔틸레버 랙 이해

캔틸레버 랙 외부로 확장되는 수평 암이 장착된 수직 강철 기둥으로 제작된 보관 시스템으로, 전면 기둥이 접근을 막지 않고 개방형 선반을 만들 수 있습니다. 이 구성은 캔틸레버 랙 특히 기존 선반이나 팔레트 랙에 맞지 않는 길거나 부피가 크거나 불규칙한 모양의 자재에 적합합니다. 파이프, 목재 판자, 강철 막대, 알루미늄 프로파일 및 압연 제품과 같은 품목은 일반적으로 암을 가로질러 직접 배치되며, 자체 길이는 여러 지지점에서 안정성을 제공합니다. 전면 기둥이 없기 때문에 캔틸레버 랙을 사용하면 지게차, 크레인 또는 수동 취급 장비가 열린 측면에서 접근하여 전체 길이를 따라 자재를 로드하거나 언로드할 수 있습니다. 이 접근 패턴은 좁은 베이에 물품을 수직으로 들어 올려야 하는 랙에 비해 처리 시간을 줄여줍니다.

캔틸레버 랙은 긴 원자재나 완제품을 크기, 유형 또는 생산 단계별로 구성해야 하는 가구 공장, 하드웨어 생산 시설, 건축 자재 야드, 금속 또는 플라스틱 가공 공장에서 널리 사용됩니다. 이러한 환경에서 캔틸레버 랙은 긴 재고를 바닥에 떨어지게 유지하고, 부적절한 적재로 인한 구부러짐이나 손상 위험을 줄이며, 개별 품목을 보다 쉽게 ​​식별하고 회수할 수 있도록 도와줍니다. 오픈 암 디자인은 또한 혼합 보관 전략을 지원합니다. 추가 데크 또는 메쉬 선반을 암 상단에 설치하여 긴 재고와 함께 작은 상자 품목을 보관할 수 있기 때문입니다. 결과적으로 캔틸레버 랙은 긴 품목 전용 보관뿐만 아니라 동일한 설치 공간 내에서 긴 재고와 표준 크기 재고의 조합을 관리하는 창고에도 선택되는 경우가 많습니다.

캔틸레버 랙에서 취급되는 많은 자재는 길이에 따라 단단하지만 지지되지 않을 때 구부러지거나 휘어지기 쉬우므로 보관 형식은 보유하는 품목에서 자체 하중 지지 논리를 효과적으로 차용합니다. 여러 개의 열린 팔에 놓인 파이프 또는 목재의 길이는 여러 지점에서 지지되는 빔처럼 작동하여 바닥에 놓이거나 상자에 압착된 동일한 품목보다 더 직선적이고 안정적으로 유지됩니다. 이는 바닥 공간이 제한된 경우에도 캔틸레버 랙이 선호되는 형식으로 유지되는 이유 중 하나입니다. 바닥 보관을 대체하면 랙 설치 자체보다 공간 낭비, 처리 시간 및 재료 손상 측면에서 더 많은 비용이 드는 경우가 많기 때문입니다.

2. 캔틸레버 랙의 구조 설계 및 작동 원리

(1) 컬럼 및 암 구성

모든 캔틸레버 랙의 핵심에는 수직 기둥이 있으며 일반적으로 안정성을 위해 바닥에 고정되는 베이스 플레이트에 고정됩니다. 수평 암은 설정된 간격으로 기둥에 볼트로 고정되거나 용접되어 바깥쪽으로 돌출되어 개별 저장 레벨을 형성합니다. 각 암은 한쪽 끝에서만 지지되기 때문에 암에 가해지는 하중은 기둥과 함께 저항해야 합니다. 굽힘력 선반이나 팔레트 랙킹처럼 전면 지지대를 통해 똑바로 아래로 운반되는 것이 아니라 팔을 따라 만들어졌습니다. 적절한 크기의 베이스와 함께 기둥 사이의 버팀대는 굽힘력을 다시 바닥으로 분산시키는 데 도움이 되며 여러 레벨이 동시에 로드되는 경우에도 전체 구조를 안정적으로 유지합니다. 전면 기둥이 없기 때문에 캔틸레버 랙에 개방형 특성이 부여되지만 암 길이, 재료 두께 및 기둥 간격이 모두 예상 하중 패턴과 일치해야 함을 의미하기도 합니다.

캔틸레버 기둥은 오프셋 하중으로 인해 기울어지는 것을 방지하기 위해 바닥 연결부에 크게 의존하기 때문에 베이스 플레이트와 고정 방법을 특별히 강조할 가치가 있습니다. 크기가 작거나 제대로 고정되지 않은 베이스는 암과 기둥 재료 자체가 충분히 강하더라도 하중이 가해지면 기둥 전체가 약간 앞으로 기울어질 수 있습니다. 이것이 바로 캔틸레버 랙 설치 지침에서 일반적으로 앵커링을 나중에 고려하지 않고 기둥 높이 및 예상 암 하중을 기준으로 최소 기본 공간 및 앵커 볼트 패턴을 지정하는 이유입니다.

(2) 단면 및 양면 배치

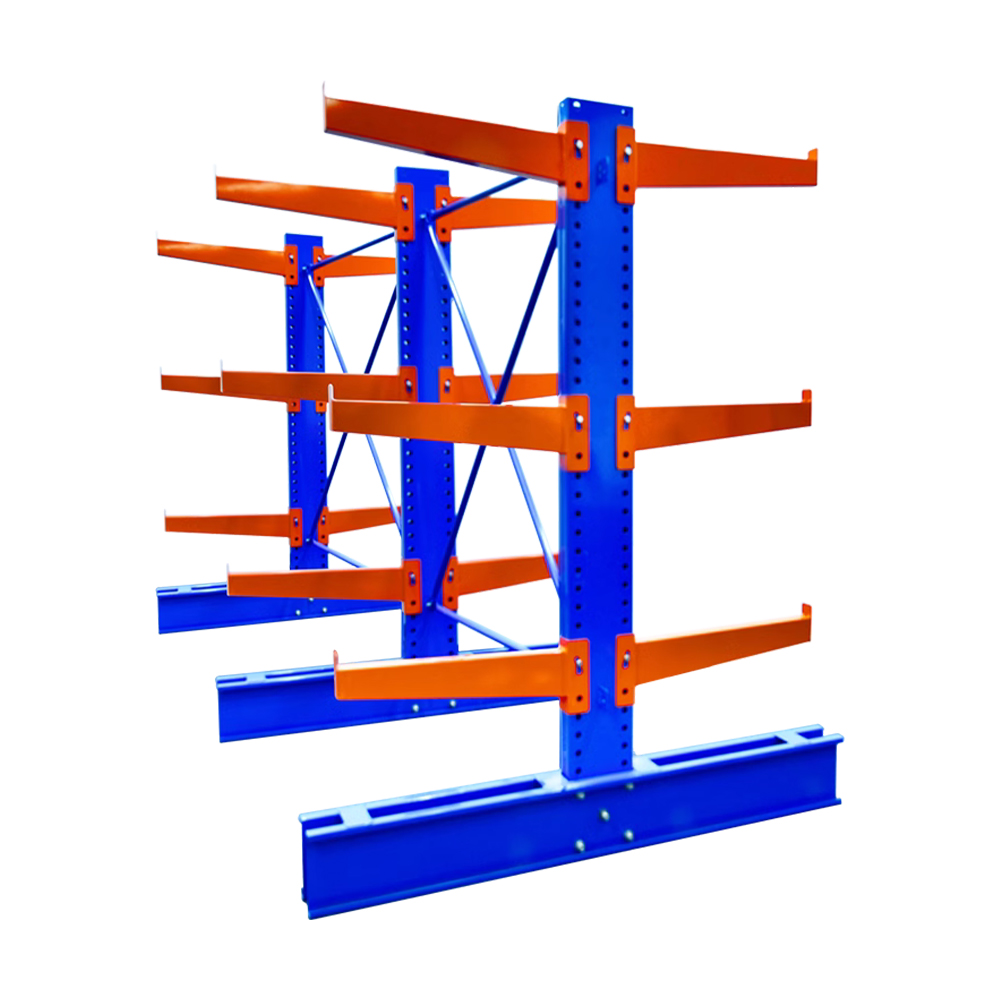

캔틸레버 랙은 일반적으로 두 가지 기본 레이아웃 중 하나로 제작됩니다. 단면 배열은 기둥 선의 한쪽에만 암을 배치하므로 반대쪽에 공간을 사용할 수 없는 벽이나 건물 주변을 따라 잘 작동합니다. 양면 배열은 공유 기둥 라인의 양쪽에 암을 확장하여 어느 방향에서든 싣고 내릴 수 있는 통로를 형성합니다. 이 레이아웃은 제한된 바닥 면적 내에서 더 높은 저장 밀도가 필요한 대형 야드 및 유통 센터에서 일반적입니다. 두 레이아웃 중에서 선택하는 것은 일반적으로 사용 가능한 건물 폭, 지게차 또는 크레인 이동 방향, 일상 작업 중 한쪽 또는 양쪽에서 재고에 접근해야 하는지 여부에 따라 달라집니다.

양면 레이아웃은 기둥과 베이스의 엔지니어링 방법도 변경합니다. 양쪽에서 암을 지지하는 공유 기둥 라인은 한 방향이 아닌 두 방향으로 당기는 굽힘력에 저항해야 하기 때문입니다. 실제로 이는 개별 암 자체가 동일하더라도 양면 캔틸레버 설치가 동일한 임무 등급으로 제작된 단면 런보다 더 무거운 베이스 플레이트와 더 넓은 앵커 간격을 사용한다는 것을 의미하는 경우가 많습니다.

3. 캔틸레버 랙의 일반적인 유형과 특성

(1) 가벼운 의무 캔틸레버 랙

경량 캔틸레버 랙은 일반적으로 더 짧은 길이, 더 얇은 프로파일 및 더 낮은 전체 번들 무게에 맞게 크기가 더 가벼운 강철 기둥 및 암으로 제작됩니다. 이 분류는 대규모 구조 재고보다는 PVC 파이프, 좁은 트림, 경량 몰딩과 같은 품목을 취급하는 소규모 작업장, 철물점 및 자재 야적장에서 일반적입니다. 이러한 설정에서는 회전이 자주 발생하기 때문에 경량 캔틸레버 랙은 일반적으로 더 작은 묶음을 정리하고 크기나 유형별로 쉽게 분리할 수 있도록 더 가까운 암 간격으로 구성됩니다.

(2) 중형 캔틸레버 랙

중형 캔틸레버 랙은 동일한 개방형 전면 원리를 더 넓은 범위의 번들 무게와 길이로 확장하므로 일반 제조 공장 및 건축 자재 유통 지점에서 일반적으로 선택됩니다. 이 분류는 일반적으로 작업 범위의 상단에 필요한 더 무거운 버팀대 없이 혼합 하중을 지탱할 수 있는 적당히 강화된 암과 기둥을 사용합니다. 많은 시설에서는 재고에 하나의 좁은 범주의 재료가 아닌 다양한 품목 크기가 포함되어 있는 경우 중형 캔틸레버 랙을 선택합니다.

(3) 헤비 듀티 캔틸레버 랙

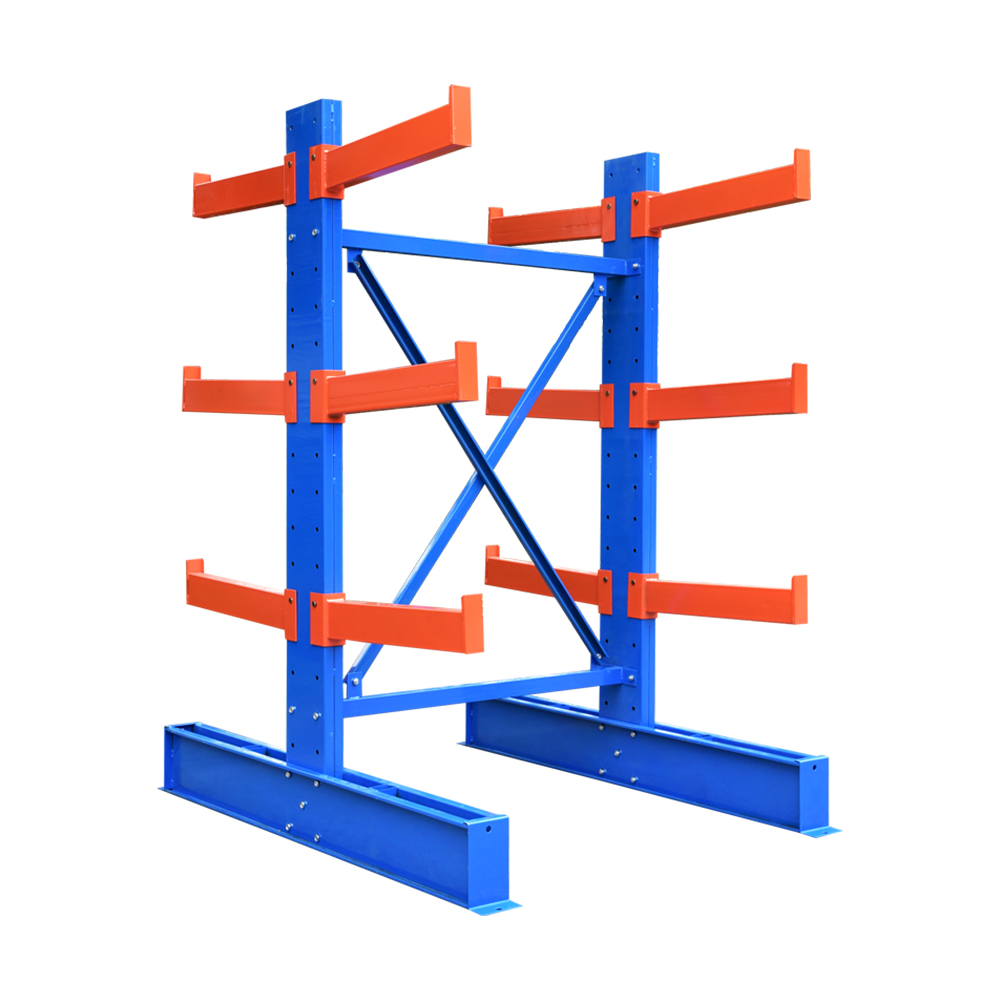

견고한 캔틸레버 랙은 더 두꺼운 암, 강화된 기둥 및 더 강한 베이스 연결로 제작되어 긴 강철 막대, 큰 목재 빔 및 촘촘하게 묶인 프로파일을 지지합니다. 이 분류는 철강 서비스 센터, 대형 목재 야적장, 추가 가공을 기다리는 상당량의 장형 원자재를 저장하는 제조 공장에서 흔히 볼 수 있습니다. 관련된 굽힘력은 이 범위 끝에서 더 크기 때문에 견고한 캔틸레버 랙은 일반적으로 설치 중 베이스 고정 및 기둥 버팀대에 더 세심한 주의가 필요합니다.

(4) 추가 구성

이러한 세 가지 일반 작업 등급 외에도 캔틸레버 랙은 회전율이 낮은 시설의 통로 공간을 압축하기 위해 바닥 레일을 따라 이동하는 이동식 베이스 시스템, 더 깨끗한 처리 영역을 위한 스테인레스 스틸 구조, 저온 보관을 위한 내한 마감 등 특정 환경에 맞게 추가로 조정되기도 합니다. 예를 들어, King Global Shelf는 표준 업무 분류와 함께 이러한 광범위한 구성에 걸쳐 캔틸레버 랙을 생산합니다. 이를 통해 시설은 각 변형에 대해 별도의 공급업체를 조정하는 대신 단일 생산 배경에서 여러 스토리지 형식을 소싱할 수 있습니다.

이러한 구성 중에서 선택하는 것은 하나의 우수한 옵션을 식별하는 경우가 거의 없습니다. 각 변형마다 비용, 복잡성 및 바닥 공간이 서로 다르게 상쇄되기 때문입니다. 꾸준하고 예측 가능한 회전율을 보이는 시설에서는 고정식 중부하 설비가 최고의 장기적 가치를 제공하는 반면, 계절적이거나 변동이 심한 재고를 처리하는 운영에서는 더 적은 수의 암을 사용할 때 통로 공간을 압축할 수 있는 이동식 기반 시스템에서 더 많은 이점을 얻을 수 있습니다.

아래 차트는 고정 중량 수치가 아닌 상대적 용량 지수를 사용하여 경량, 중형 및 중량형 캔틸레버 랙을 나란히 배치합니다. 실제 암 용량은 항상 암 길이, 재료 두께 및 하중이 암 전체에 얼마나 균등하게 분산되는지에 따라 달라지기 때문에 이 접근 방식은 유용합니다. 일반적인 규모로 세 가지 듀티 등급을 보는 것은 더 무거운 재고에 대해 구조가 강화됨에 따라 일반 용량 범위가 어떻게 이동하는지 설명하는 데 도움이 됩니다. 직무 분류가 증가함에 따라 수평 막대가 오른쪽으로 더 확장되어 각 분류가 다른 분류와 비교하여 어디에 있는지 빠르게 시각적으로 알 수 있습니다. 특정 암과 컬럼 조합을 선택하기 전에 이 일반적인 비교는 주어진 보관 요구 사항에 가장 적합한 듀티 클래스를 좁히는 출발점이 될 수 있습니다.

차트에 표시된 것처럼 경량 캔틸레버 랙은 상대 지수의 아래쪽 부분을 차지하며 하루 종일 자주 취급되는 더 짧고, 더 가볍고, 더 컴팩트한 품목에 대한 디자인을 반영합니다. 중형 캔틸레버 랙은 스케일 중앙 부근에 위치하며, 이는 상위 분류에 사용되는 더 무거운 컬럼 섹션을 필요로 하지 않고도 더 넓은 범위의 번들 중량을 지원할 수 있는 구성을 나타냅니다. 견고한 캔틸레버 랙은 바를 따라 가장 멀리 확장되며, 긴 강철 바, 대형 목재 빔 및 조밀하게 묶인 재료를 관리하기 위해 더 두꺼운 암, 강화된 기둥 및 더 강한 베이스 연결로 구성된 구성에 해당합니다. 차트의 상대 위치는 단일 제품의 정확한 중량 수치를 나타내기 위한 것이 아닙니다. 동일한 의무 등급에 있는 두 개의 랙이 암 길이, 간격 및 보강 세부 사항을 고려하면 여전히 다를 수 있기 때문입니다. 대신, 캔틸레버 랙이 점점 더 무겁고 긴 스톡을 위해 제작됨에 따라 하중 지지 능력이 이동하는 일반적인 방향을 보여주기 위한 비교입니다. 실제적인 측면에서 짧은 트림과 가벼운 프로파일을 취급하는 창고나 야드는 일반적으로 이 스케일의 하단을 향하는 반면, 긴 바 스톡을 보관하는 강철 유통 센터는 상단을 향합니다. 재고가 혼합된 시설에서는 동일한 통로 내에서 둘 이상의 업무 등급을 결합하여 더 낮은 등급으로 제작된 암에 더 가벼운 품목을 배치하고 가장 무거운 묶음을 위해 강화 섹션을 예약합니다. 하나의 관세 등급을 다른 관세 등급과 구분하는 정확한 수치는 제조업체와 구성에 따라 다를 수 있으므로 구매자는 관세 등급 이름에만 의존하기보다는 특정 품목 치수에 대한 판매 수준 용량을 확인하는 것이 좋습니다. 따라서 이 차트는 특정 레이아웃에 대한 팔 길이, 간격 및 기둥 높이가 마무리되기 전인 계획 초기 단계에서 방향 조정 도구로 가장 유용합니다. 이러한 상대적 위치를 이해하면 캔틸레버 랙을 이 기사 뒷부분에서 설명하는 다른 보관 형식과 비교할 때도 도움이 됩니다. 이는 각 의무 등급이 더 넓은 범위의 장물 보관 솔루션 내에서 적합한 위치를 명확히 하기 때문입니다.

4. 캔틸레버 랙킹 시스템의 주요 특징 및 장점

(1) 개방형 접근

캔틸레버 랙의 가장 실용적인 장점 중 하나는 전면 개방형 디자인 , 밀폐형 랙킹 시스템에 있는 전면 기둥을 제거하고 지게차, 크레인 또는 수동 취급 장비가 개방형 측면에서 직접 접근할 수 있도록 합니다. 이 접근 패턴은 손상 위험이나 추가 처리 단계 없이 좁은 베이에 수직으로 들어 올리거나 기울일 수 없는 긴 품목에 특히 유용합니다. 제한된 개구부를 통하지 않고 품목의 전체 길이를 따라 적재 및 하역이 발생할 수 있기 때문에 캔틸레버 랙은 밀폐형 보관 형식에 비해 긴 재고를 배치하거나 검색하는 데 필요한 시간을 줄이는 경우가 많습니다.

(2) 구조적 강도 및 하중분포

캔틸레버 랙은 하중이 전면 및 후면 프레임이 아닌 단일 끝 지지대에 놓일 때 발생하는 굽힘력을 관리하도록 특별히 설계된 엔지니어링 암과 기둥에 의존합니다. 베이스 플레이트, 바닥 앵커링, 기둥 사이의 버팀대는 모두 여러 레벨에 긴 자재를 동시에 적재하는 경우에도 구조를 안정적으로 유지하는 데 기여합니다. 이러한 구조적 접근 방식을 사용하면 전체 길이의 파이프 또는 목재와 같은 연속적인 긴 품목을 절단하거나 구부리거나 더 짧은 보관 공간에 맞게 위치를 변경할 필요 없이 여러 팔에 걸쳐 보관할 수 있습니다.

(3) 구성 가능한 암 간격 및 선택적 데크

캔틸레버 랙의 암은 일반적으로 기둥 높이를 따라 재배치될 수 있으므로 시간이 지남에 따라 품목 직경, 번들 높이 또는 보관 요구 사항이 변경됨에 따라 수직 간격을 조정할 수 있습니다. 또한 많은 캔틸레버 랙은 팔 전체에 배치된 선택적 데크 또는 메쉬 패널을 지원하여 구조의 일부를 박스형 또는 소형 팔레트 제품에 적합한 평평한 선반 공간으로 변환합니다. 이러한 유연성은 단일 캔틸레버 랙 설치가 종종 동일한 설치 공간 내에서 긴 원자재와 더 작은 혼합 재고를 모두 지원할 수 있음을 의미합니다. 이는 두 개의 서로 다른 랙 시스템을 위한 별도의 공간이 없는 시설에서 특히 유용합니다.

(4) 재료 손상 감소 및 재고 가시성

긴 품목은 쌓이거나 제한된 공간에 밀어넣는 대신 여러 개의 열린 지지점에 걸쳐 놓이기 때문에 캔틸레버 랙은 일반적으로 긴 품목을 바닥에 직접 쌓을 때 발생할 수 있는 굽힘, 긁힘 및 압착 손상을 줄여줍니다. 또한 개방형 디자인은 전체 길이에 걸쳐 재고를 볼 수 있도록 하여 직원이 검사를 위해 품목을 꺼내지 않고 한눈에 등급, 크기 또는 상태를 쉽게 식별할 수 있도록 하여 바쁜 근무 시간 동안 특정 길이나 프로파일을 검색하는 데 소요되는 시간을 줄일 수 있습니다.

아래의 레이더 차트는 종종 보관 결정에 영향을 미치는 5가지 일반적인 특성에 걸쳐 캔틸레버 랙, 팔레트 랙 및 표준 선반을 나란히 배치합니다. 고정된 기술 등급을 할당하는 대신 각 시스템에 그려진 모양은 각 형식이 실제로 실제로 사용되는 방식을 기반으로 한 일반적인 비교를 위한 것입니다. 긴 품목 보관 적합성, 불규칙한 형태에 대한 공간 효율성, 혼합 재고 다양성, 암 또는 레벨 조정성, 접근 속도가 이 비교에 사용된 5가지 기준점입니다. 특정 지점을 향한 더 큰 모양은 표시된 다른 두 형식에 비해 해당 영역에서 저장 형식이 상대적으로 더 잘 수행되는 경향이 있음을 나타냅니다. 이러한 종류의 개요는 시설이 하나의 저장 형식을 결정하거나 동일한 건물 내에서 두 개 이상의 유형을 결합하기로 결정하기 전인 프로젝트 초기에 유용할 수 있습니다.

캔틸레버 랙의 모양을 보면 가장 넓은 점은 긴 품목 보관 적합성, 암 조정 가능성 및 접근 속도에 속합니다. 이는 전면 개방형 디자인과 다양한 품목 길이에 맞게 암 크기를 조정할 수 있는 능력을 반영합니다. 이에 비해 팔레트 랙킹은 긴 품목 보관 적합성에서 낮은 점수를 받는 경향이 있습니다. 왜냐하면 팔레트화된 베이는 일반적으로 연속적인 긴 재고가 아닌 표준 팔레트 설치 면적을 중심으로 크기가 결정되기 때문입니다. 표준 선반은 긴 품목 적합성 및 팔 조절 가능성에서 가장 작은 형태를 보여줍니다. 고정 선반 레벨은 길거나 불규칙한 품목보다는 주로 박스형 또는 작은 크기의 균일한 품목을 위해 설계되었기 때문입니다. 불규칙한 모양의 공간 효율성 측면에서 캔틸레버 랙과 팔레트 랙은 서로 더 가깝게 위치합니다. 두 시스템 모두 바닥에서 천장까지 상당한 보관 밀도를 지원하는 구조 기둥을 중심으로 구축되기 때문입니다. 혼합 재고의 다양성은 캔틸레버 랙의 실용적인 장점 중 하나를 강조합니다. 옵션 데크를 팔 전체에 추가하여 별도의 랙 시스템 없이도 작은 박스형 제품을 보관할 수 있기 때문입니다. 이 비교에서는 접근 속도도 캔틸레버 랙을 선호하는데, 그 이유는 개방형 전면 구성을 통해 장비가 밀폐된 베이로 이동하는 대신 직접 접근할 수 있기 때문입니다. 이 레이더 차트는 모든 시설에 적용되는 고정 순위가 아닌 일반적인 경향을 반영한다는 점에 주목할 가치가 있습니다. 잘 계획된 팔레트 랙 레이아웃은 여전히 ​​팔레트화된 상품에 매우 효율적일 수 있고 선반은 더 작고 균일한 품목에 대한 실용적인 선택으로 남아 있기 때문입니다. 비교는 창고에서 다양한 품목 유형을 처리하고 긴 품목의 캔틸레버 섹션과 기타 랙 형식 간에 보관을 분할하는 방법을 결정해야 할 때 출발점으로 가장 유용합니다. 많은 시설에서 캔틸레버 랙은 완전히 교체하는 대신 팔레트 랙 또는 선반과 함께 설치됩니다. 각 형식은 전체 재고의 다른 부분을 담당하는 경향이 있기 때문입니다. 실제 품목 치수 및 현장 취급 장비와 함께 이와 같은 차트를 검토하는 것은 창고 레이아웃을 마무리하기 전에 중요한 단계로 남아 있습니다.

5. 캔틸레버 랙의 산업 응용 분야 및 일반적인 사용 사례

(1) 건축자재 및 제재소

건축 자재 야드 및 목재 공급업체는 긴 판자, 구조용 빔, 파이프 섹션 및 몰딩을 지면에서 분리하고 크기나 등급별로 정리해야 하는 캔틸레버 랙의 가장 일반적인 환경 중 하나입니다. 개방형 전면 접근을 통해 로더는 긴 보드나 파이프를 밀폐된 베이를 통해 조작하지 않고도 암에 직접 밀어 넣을 수 있습니다. 이는 신속하게 분류해야 하는 대량 배송으로 자재가 도착할 때 특히 유용합니다.

(2) 금속 및 프로파일 가공

금속 가공 및 프로파일 가공 시설에서는 캔틸레버 랙을 사용하여 강철 막대, 알루미늄 압출재 및 기타 긴 원자재를 기계 가공 전후에 보관하는 경우가 많습니다. 이러한 품목은 길이에 따라 무겁고 단단하기 때문에 팔이 열려 있는 지지 구조는 긴 금속 스톡을 바닥에 직접 쌓거나 소형 보관 베이에 압착할 때 발생할 수 있는 구부러짐이나 뒤틀림을 방지하는 데 도움이 됩니다.

(3) 가구 제조업

가구 제조업체는 종종 캔틸레버 랙을 사용하여 표준 선반에 편리하게 맞지 않는 프레임 스톡, 커튼 레일 및 트림 부품과 같은 긴 구성 요소를 보관합니다. 이러한 구성 요소를 바닥에 느슨하게 쌓지 않고 열린 팔에 보관하면 뒤틀림 위험이 줄어들고 생산 직원이 조립 중에 올바른 길이나 프로파일을 더 쉽게 선택할 수 있습니다.

(4) 물류 및 유통센터

긴 화물 품목, 튜브 또는 프로필 모양의 상품을 처리하는 물류 및 유통 센터에서는 표준 팔레트 공간에 맞지 않는 재고 부분을 관리하기 위해 팔레트 랙과 함께 캔틸레버 랙을 설치하는 경우도 있습니다. 이러한 설정에서 캔틸레버 랙은 일반적으로 전체 저장 계획의 작지만 여전히 중요한 부분을 차지하며 이미 사용 중인 다른 랙 형식을 대체하기보다는 보완합니다.

(5) 플라스틱, 알루미늄, 파이프 압출 설비

플라스틱 및 알루미늄 프로파일 공장을 포함한 압출 기반 작업에서는 생산 라인에서 직접 연속적인 길이의 완제품을 생성하는 경우가 많으며, 라인 끝 부분에 위치한 캔틸레버 랙을 사용하면 새로 압출된 길이를 구부리거나 감지 않고 단계적으로 냉각할 수 있습니다. 압출된 재료는 솔리드 바 스톡보다 표면 표시가 더 쉽게 나타날 수 있으므로 이러한 설정의 암에는 때때로 보호 커버나 패딩이 장착되어 스테이징 중 접촉 손상을 줄입니다.

아래 세로 막대형 차트는 캔틸레버 랙 사용이 여러 공통 산업에 걸쳐 어떻게 분포되는 경향이 있는지에 대한 일반적인 예시 보기를 제공합니다. 이 수치는 단일 공식 조사에서 도출된 것이 아니라 다양한 부문에 걸쳐 일반적으로 장기 품목 보관 요구와 관련된 광범위한 패턴을 반영합니다. 건축자재 및 목재, 금속 및 프로파일 가공, 가구 제조, 물류 및 유통, 플라스틱 또는 알루미늄 가공이 대표적인 5개 분야로 사용됩니다. 키가 큰 열은 캔틸레버 랙이 긴 품목 보관과 더 자주 연관되는 산업을 나타내고, 짧은 열은 형식이 여전히 적용되지만 다른 항목에 비해 덜 자주 나타나는 부문을 나타냅니다. 이 차트는 정확한 시장 분석을 제공하기보다는 캔틸레버 랙이 더 넓은 산업 상황에 적합한 위치에 대한 일반적인 감각을 제공하기 위한 것입니다.

건축 자재와 목재는 이 그림에서 가장 높은 기둥을 나타내며, 이는 판자, 들보, 파이프 및 기타 길쭉한 건축 자재를 마당과 분배 지점에 보관하기 위해 캔틸레버 랙을 자주 사용하는 것과 일치합니다. 금속 및 프로파일 가공은 강철 막대, 알루미늄 압출재, 압연 또는 막대 모양의 원자재가 가공 전후 캔틸레버 암에서 일반적으로 어떻게 구성되는지를 반영하여 밀접하게 이어집니다. 긴 레일, 프레임 스톡, 트림 부품과 같은 많은 가구 구성요소는 자재를 직선으로 유지하고 반복적인 재배치 없이 쉽게 꺼낼 수 있는 전면 개방형 스토리지의 이점을 누리기 때문에 가구 제조는 중간 규모의 기둥으로 보입니다. 물류 및 유통 센터는 이 그림에서 다소 작은 점유율을 보여줍니다. 이는 주로 이러한 시설이 다양한 품목 유형을 관리하는 경우가 많기 때문입니다. 즉, 캔틸레버 랙은 일반적으로 전체 보관 중 긴 품목 부분만 포함한다는 의미입니다. 여기서는 플라스틱 및 알루미늄 가공이 가장 작은 열로 나타납니다. 이는 해당 부문에서 형식이 중요하지 않다는 의미는 아니며, 다른 네 가지 범주에 비해 전체 저장 요구 사항 중 더 좁은 부분을 나타냅니다. 다섯 가지 범주 모두에서 캔틸레버 랙이 나타나는 근본적인 이유는 거의 동일합니다. 표준 선반 또는 팔레트 베이에 비해 너무 길거나, 너무 불규칙하거나, 부피가 큰 품목에는 여러 개의 열린 암에 걸쳐 자체 길이가 안전하게 놓일 수 있는 지지 구조가 필요합니다. 금속 프로파일을 처리하고 가구 부품을 조립하는 제조업체와 같이 이러한 산업 특성 중 하나 이상을 결합하는 시설에서는 작업의 두 부분 이상에 캔틸레버 랙을 사용하는 경우가 많습니다. 이 차트에 표시된 상대적 규모는 생산량, 사용 가능한 바닥 공간 및 현장에서 처리되는 원자재의 특정 혼합에 따라 한 시설에서 다른 시설로 상당히 바뀔 수 있습니다. 이러한 가변성 때문에 차트는 모든 창고나 야드에 대한 고정된 규칙이 아니라 일반적인 방향으로 읽어야 합니다. 유사한 시설에서 캔틸레버 랙이 어떻게 사용되는지 검토하면 새로운 스토리지 레이아웃을 계획하거나 기존 스토리지 레이아웃을 확장할 때 여전히 유용한 참조점이 될 수 있습니다.

6. 암 길이와 부하 용량의 관계

암 길이는 재료 두께 및 기둥 보강과 함께 캔틸레버 랙 암이 안전하게 지탱할 수 있는 무게를 결정하는 데 가장 영향력 있는 요소 중 하나입니다. 팔은 한쪽 끝에만 고정되어 있기 때문에 팔을 바깥쪽으로 뻗으면 힘이 증가합니다. 굽힘 효과 팔에 가해지는 총 무게가 동일하더라도 기둥과 만나는 지점에서. 이러한 관계를 일반적인 용어로 이해하면 캔틸레버 랙 구성을 비교하거나 제조업체가 단일 범용 설계가 아닌 다양한 보강 수준과 결합된 다양한 암 길이를 제공하는 이유를 검토할 때 도움이 될 수 있습니다.

이를 설명하는 유용한 방법은 다이빙 보드입니다. 물 위로 더 멀리 확장된 스프링보드는 동일한 베이스에 볼트로 고정된 짧은 보드보다 동일한 사람의 체중에 따라 눈에 띄게 더 많이 휘어집니다. 보드 재질은 변경되지 않았으며 고정 끝과 하중 사이의 거리만 변경되었으며 캔틸레버 암은 기본적으로 동일한 방식으로 길이에 반응합니다.

아래의 꺾은선형 차트는 특정 제품 사양이 아닌 일반적인 엔지니어링 관계를 보여줍니다. 캔틸레버 암의 길이가 증가함에 따라 암과 컬럼을 더 강화하지 않으면 안전하게 지탱할 수 있는 상대 하중 용량이 감소하는 경향이 있습니다. 이 패턴은 지지된 끝에서 더 멀리 배치된 하중이 암이 기둥과 만나는 지점에서 더 큰 굽힘 효과를 생성하는 기본적인 캔틸레버 빔 동작을 따릅니다. 가로 축은 팔 길이를 짧은 팔에서 매우 긴 팔로 이동하는 네 가지 일반적인 범주로 그룹화하고 세로 축은 정확한 체중 수치가 아닌 상대적 하중 용량 지수를 나타냅니다. 선의 하향 경사는 팔 길이가 기둥 바깥쪽으로 확장됨에 따라 용량이 어떻게 감소하는 경향을 보여주기 때문에 주요 관심 지점입니다. 이러한 관계는 캔틸레버 랙 제조업체가 단일 고정 구성이 아닌 다양한 기둥 및 암 두께와 결합된 다양한 암 길이를 제공하는 이유 중 하나입니다.

수평축의 더 짧은 끝에서 상대 하중 용량 지수는 가장 높은 지점에 위치하며, 이는 더 짧은 암이 기둥에 더 가까운 하중을 배치하여 연결 지점에서 더 작은 굽힘 효과를 생성하는 방식을 반영합니다. 중간 길이의 암으로 갈수록 선이 아래쪽으로 기울어지기 시작하는데, 이는 암 길이를 적당히 늘려도 암의 두께와 기둥 강도가 변하지 않으면 암이 안전하게 지탱할 수 있는 무게의 양이 줄어들 수 있음을 나타냅니다. 긴 암 범주는 이러한 하향 추세를 계속하며, 확장된 파이프 섹션이나 긴 목재 빔과 같은 긴 자재를 저장하는 시설이 일반적으로 단순히 가벼운 암을 확장하는 대신 긴 암을 더 두꺼운 강철 섹션 또는 추가 기둥 보강재와 짝을 이루는 이유를 보여줍니다. 축의 매우 긴 끝 부분에서 상대 지수는 이 그림에서 가장 낮은 지점에 도달합니다. 이는 매우 긴 스팬에 종종 더 무거운 캔틸레버 랙 구성, 기둥 높이를 따라 더 가까운 암 간격 또는 기둥 사이의 추가 버팀대가 필요한 이유를 강조합니다. 제조업체에서는 긴 스팬으로 인해 추가되는 굽힘 효과를 상쇄하기 위해 특별히 암 두께나 기둥 크기를 정기적으로 늘리기 때문에 이러한 감소가 절대적 측면에서 긴 암이 더 약하다는 자동 증거가 아니라는 점은 주목할 가치가 있습니다. 오히려 차트는 팔 길이가 늘어날 때마다 디자인, 재료 선택, 보강을 통해 해결해야 하는 근본적인 기계적 경향을 보여주기 위한 것입니다. 이는 또한 긴 암 끝 부분에 무거운 점 하중을 집중시키는 것이 일반적으로 길이를 따라 동일한 무게를 균등하게 분산시키는 것보다 더 많은 응력을 생성하는 이유이기도 합니다. 이는 파이프, 막대 또는 묶음 프로파일을 암에 걸쳐 배치할 때 중요한 세부 사항입니다. 따라서 이 기사의 앞부분에서 논의된 적절한 의무 등급을 적절한 팔 길이와 결합하여 선택하는 것은 두 가지 개별 결정이 아니라 공동 결정입니다. 시간이 지남에 따라 점점 더 긴 자재를 저장할 계획인 시설에서는 향후 예상되는 요구 사항도 고려해야 할 수 있습니다. 왜냐하면 팔 길이를 나중에 업그레이드하는 것이 초기 계획에서 이를 고려하는 것보다 더 혼란스러울 수 있기 때문입니다. 궁극적으로 이 관계는 캔틸레버 랙 선택이 시각적 추정만을 기반으로 암 길이를 선택하는 대신 실제 품목 치수와 예상 하중 패턴을 검토하는 것이 더 나은 이유를 강화합니다.

7. 선택 가이드: 올바른 캔틸레버 랙 구성 선택

적절한 캔틸레버 랙 구성을 선택하려면 일반적으로 단일 측정에 집중하기보다는 여러 요소를 함께 검토해야 합니다. 품목 치수, 예상 적재 중량, 사용 가능한 바닥 공간 및 적재 및 하역 중 자재에 접근하는 방법은 모두 특정 시설에 적합한 작업 등급, 레이아웃 및 암 간격에 영향을 미칩니다.

(1) 적재 중량 및 품목 치수 평가

대부분의 캔틸레버 랙 선택의 출발점은 일반적인 품목 길이, 무게 및 단면을 포함하여 무엇을 저장할 것인지에 대한 명확한 그림입니다. 이러한 세부 사항에 따라 경량, 중형 또는 고강도 구성이 적합한지 여부가 결정됩니다. 시간이 지남에 따라 다양한 품목 크기를 보관할 것으로 예상되는 시설에서는 현재 재고만을 중심으로 엄격하게 설계하기보다는 팔 간격에 어느 정도 유연성을 두는 계획을 원할 수도 있습니다.

(2) 단면 또는 양면 레이아웃 결정

캔틸레버 랙이 단면인지 양면인지 여부는 일반적으로 사용 가능한 건물 폭과 자재에 한 방향 또는 양쪽 방향에서 접근해야 하는지 여부에 따라 달라집니다. 벽이나 건물 둘레를 따라 배치된 시설은 종종 단면 배치를 사용하는 반면, 양쪽에 충분한 폭이 있는 개방형 바닥 영역은 동일한 설치 공간 내에서 저장 밀도를 높이기 위해 양면 레이아웃을 사용하는 경우가 많습니다.

(3) 암 간격 및 레벨 높이 계획

수직 암 간격은 일반적으로 보관 중인 품목의 높이나 직경을 중심으로 계획되어야 하며, 의도한 취급 장비를 사용하여 안전하게 배치하고 회수할 수 있도록 층 사이에 충분한 공간이 있어야 합니다. 품목 높이를 혼합하여 작업하는 시설에서는 전체적으로 균일한 간격을 사용하는 대신 동일한 캔틸레버 랙의 여러 섹션에 걸쳐 암 간격을 변경하는 경우가 있습니다.

(4) 실내 또는 실외 환경을 고려

건축 자재 야드 및 유사 시설에서는 캔틸레버 랙을 옥외에 보관하는 경우가 많기 때문에 시간이 지남에 따라 날씨에 노출되는 영향을 줄이기 위해 보호 코팅이나 아연 도금 마감재를 일반적으로 적용합니다. 이에 비해 실내 설치는 저장 공간이 깨끗한 처리 요구 사항을 처리하는지 아니면 일반 산업 자재를 처리하는지에 따라 다른 마감재의 우선 순위를 정할 수 있습니다. King Global Shelf와 같은 공급업체는 일반적으로 특정 프로젝트에 대한 특정 팔 길이, 기둥 높이 및 업무 분류를 권장하기 전에 품목 치수, 예상 하중 패턴 및 사용 가능한 바닥 공간을 검토하여 이 계획 단계를 지원합니다.

(5) 취급장비 통관계획

캔틸레버 랙은 밀폐된 베이가 아닌 개방된 전면에서 적재되기 때문에 설치 전면의 통로 폭은 보관되는 품목의 길이뿐만 아니라 사용할 지게차 또는 크레인의 회전 반경과 마스트 높이를 고려해야 합니다. 이 여유 공간을 과소평가하는 것은 일반적인 계획 실수입니다. 종이에 편안하게 맞는 랙이라도 장비를 반복적으로 재배치하지 않고는 제자리로 이동할 수 없으면 여전히 안전하게 로드하기 어려울 수 있기 때문입니다.

8. 캔틸레버 랙 시스템의 유지 관리 및 안전 관행

다른 구조적 랙 시스템과 마찬가지로 캔틸레버 랙도 서비스 수명 동안 안전하게 작동할 수 있도록 정기적인 주의를 기울이는 것이 좋습니다. 긴 품목을 보관하기 위해 캔틸레버 랙을 사용하는 시설에서는 일반적으로 다음 방법을 권장합니다.

(1) 정기 구조 점검

팔과 기둥 사이의 연결부, 용접부, 볼트 체결부에서 굽힘, 균열 또는 느슨함을 정기적으로 검사하면 스트레스가 더 큰 구조적 문제로 발전하기 전에 초기 스트레스 징후를 포착하는 데 도움이 됩니다. 이는 지게차나 크레인이 랙의 열린 전면 가까이에서 작동하는 시설에서 특히 중요합니다. 왜냐하면 사소한 충격도 시간이 지남에 따라 암 정렬에 영향을 줄 수 있기 때문입니다.

(2) 부하분배 관행

한쪽 팔 끝 부분에 무거운 점 하중을 집중시키는 대신 긴 품목을 여러 팔에 고르게 펴는 것이 팔-기둥 연결부에서 불필요한 굽힘 응력을 줄이는 데 도움이 됩니다. 쌓인 긴 품목 사이에 스페이서나 완충재를 사용하면 팔 아래에 가해지는 압력이 고르지 않게 가해지거나 이동하는 것을 방지하는 데 도움이 됩니다.

(3) 환경 및 부식 고려사항

건축 자재 야드에 사용되는 것과 같이 옥외에 보관된 캔틸레버 랙은 특히 보호 코팅이 더 빨리 마모될 수 있는 습한 기후나 해안 기후에서 표면 부식 징후가 있는지 정기적으로 점검해야 합니다. 보다 깨끗한 처리 환경에서 사용되는 실내 캔틸레버 랙은 하중 배치나 구조 구성 요소의 가시성에 영향을 미칠 수 있는 잔여물이 표면에 없도록 유지하는 데 중점을 둘 수 있습니다.

(4) 운전자 인식 및 취급 관행

캔틸레버 랙은 밀폐된 베이가 아닌 열린 전면에서 적재되므로 지게차 및 크레인 운전자는 접근 각도 및 적재 배치에 대한 특정 교육을 통해 적재 중에 암이나 기둥과의 접촉을 방지할 수 있습니다. 임무 분류 및 최대 암 간격에 대한 명확한 라벨링은 작업자가 동일한 설치의 여러 섹션에서 자재를 적절하게 처리하는 데 도움이 될 수 있습니다.

(5) 문서화 및 적재기록

각 설치의 정격 의무 등급, 팔 길이 및 마지막 검사 날짜에 대한 간단한 기록을 유지하면 특히 시간이 지남에 따라 직원과 장비가 변경될 때 해당 구역의 재검사 기한이 언제인지 시설에서 추적하는 데 도움이 됩니다. 또한 이러한 종류의 문서화를 통해 기존 랙 섹션에 새롭거나 더 무거운 재고를 추가하기 전에 제안된 하중이 여전히 원래 설계 매개변수 내에 속하는지 쉽게 확인할 수 있습니다.

9. 캔틸레버 랙에 대해 자주 묻는 질문

(1) 캔틸레버 랙에는 일반적으로 어떤 유형의 물품이 보관됩니까?

캔틸레버 랙은 일반적으로 파이프, 목재, 강철 막대, 알루미늄 프로파일 및 표준 선반이나 팔레트형 랙에 편리하게 맞지 않는 압연 또는 묶음 재료와 같은 길고 부피가 크거나 불규칙한 모양의 품목에 사용됩니다. 선택적 데크는 동일한 설치를 확장하여 긴 품목과 함께 작은 박스형 제품을 보관할 수도 있습니다.

(2) 단면 캔틸레버 랙과 양면 캔틸레버 랙의 차이점은 무엇입니까?

단면 캔틸레버 랙은 기둥 선의 한쪽에만 암을 배치하고 벽이나 건물 주변에 공통적으로 사용되는 반면, 양면 캔틸레버 랙은 공유 기둥 선의 양쪽에 암을 확장하여 어느 방향에서든 접근할 수 있는 통로를 형성합니다. 양면 레이아웃에는 일반적으로 두 방향으로 당기는 굽힘력을 저항하기 위해 더 무거운 베이스와 기둥이 필요합니다.

(3) 캔틸레버 랙을 실외에서 사용할 수 있습니까?

많은 캔틸레버 랙은 옥외, 특히 건축 자재 야드 및 목재 보관 장소에서 사용되며, 시간이 지남에 따라 날씨에 노출되어도 구조물이 견딜 수 있도록 보호 코팅이나 아연 도금 마감 처리가 적용되는 경우가 많습니다. 보호 마감 처리가 되어 있는 경우에도 정기적인 부식 점검을 권장합니다.

(4) 캔틸레버 랙에 대한 적절한 듀티 등급은 어떻게 결정됩니까?

의무 분류는 일반적으로 단일 고정 치수가 아닌 보관 중인 품목의 예상 무게, 길이 및 단면적과 해당 하중이 팔 전체에 분산되는 방식을 기반으로 합니다. 앞으로 재고가 더 많아지거나 길어질 것으로 예상하는 시설에서는 처음부터 추가 용량 마진을 계획하는 경우가 많습니다.

(5) 캔틸레버 랙을 동일한 시설의 다른 랙 시스템과 결합할 수 있습니까?

많은 창고 및 야드에서는 동일한 건물 내에서 처리하는 데 적합한 재고 부분에 대해 각 형식을 사용하여 팔레트 랙 또는 표준 선반과 함께 캔틸레버 랙을 설치합니다. 이러한 결합된 접근 방식은 시설에서 길고 불규칙한 재고와 표준 박스형 또는 팔레트형 상품을 모두 관리하는 모든 곳에서 일반적입니다.

(6) King Global Shelf는 캔틸레버 랙 레이아웃 계획을 지원합니까?

King Global Shelf는 캔틸레버 랙 생산 배경의 일부로 레이아웃 컨설팅을 제공하여 품목 치수 및 사용 가능한 바닥 공간을 검토하여 설치 전에 적절한 암 길이, 기둥 높이 및 임무 분류를 결정하는 데 도움을 줍니다. 이 상담에서는 일반적으로 단면 또는 양면 구성이 사용 가능한 건물 폭에 가장 적합한지 여부도 다룹니다.
