1. 창고 팔레트 랙 및 금속 팔레트 랙킹 개요

A 창고 팔레트 랙 창고 바닥 위 여러 층에 팔레트로 운반된 물품을 보관하기 위해 제작된 직립 프레임과 수평 빔으로 구성된 구조 시스템입니다. 금속 팔레트 랙킹은 냉간 성형 또는 열간 압연 강철 섹션으로 제조되므로 각 프레임이 강도에 비해 전체 구조를 가볍게 유지하면서 집중된 팔레트 하중을 지탱할 수 있습니다. 팔레트 보관 랙은 선반 표면에 직접 배치된 손으로 적재한 상자가 아닌 표준 팔레트 크기 및 지게차 접근을 중심으로 설계되었다는 점에서 일반 선반과 다릅니다. 이 장비 범주의 주요 목적은 바닥 위의 수직 공간을 사용 가능한 보관 위치로 변환하여 주어진 양의 재고를 보관하는 데 필요한 건물 면적을 줄이는 것입니다.

팔레트 중량, 제품 회전율 및 건물 크기는 작업마다 크게 다르기 때문에 창고 팔레트 랙은 일반적으로 단일 범용 제품이 아닌 업무 분류 및 구성에 따라 선택됩니다. 빔 용량, 프레임 깊이 및 베이 간격이 함께 금속 팔레트 랙킹 시스템의 전체 보관 성능을 결정합니다. 따라서 이러한 변수는 일반적으로 개별적으로 검토하기보다는 레이아웃 계획 중에 함께 검토됩니다. 아래 섹션에서는 팔레트 보관 랙의 주요 구조 구성 요소를 검토하고, 임무 분류 및 부하 동작을 설명하고, 간단한 데이터 시각적 자료를 사용하여 구성을 비교하고, 유통 센터, 제조 현장 및 냉장 보관 시설과 관련된 선택 및 유지 관리 지침을 간략하게 설명합니다.

2. 팔레트 보관 랙 시스템의 핵심 구성 요소

의무 등급에 관계없이 모든 팔레트 보관 랙은 소수의 반복 구성 요소로 제작됩니다. 각 부품을 이해하면 정격 하중과 안전성이 단일 부품이 아닌 어셈블리 전체에 의존하는 이유를 설명하는 데 도움이 됩니다.

(1) 직립 프레임

직립 프레임은 창고 팔레트 랙의 수직 백본을 형성하여 바닥 슬래브에 고정된 베이스 플레이트로 하중을 전달합니다. 프레임 깊이는 팔레트 크기에 따라 선택되며 전면 기둥과 후면 기둥 사이의 수평 또는 대각선 버팀대는 프레임이 지게차 접촉이나 건물 진동으로 인한 측면 하중에 저항하도록 유지합니다.

(2) 로드빔

로드 빔은 반대쪽 직립 프레임을 연결하고 각 레벨에서 팔레트 무게를 직접 지탱합니다. 가장 일반적으로 박스 섹션 또는 스텝백 설계로 사용되는 빔 프로파일은 편향이 과도해지기 전에 빔이 얼마나 확장될 수 있는지를 결정합니다. 이것이 바로 무거운 임무 분류에 따라 빔 두께가 증가하는 이유입니다.

(3) 와이어 데크 및 안전 액세서리

와이어 메쉬 데크는 작은 품목이 떨어지는 것을 방지하고 물이 랙 수준을 통과하도록 하여 화재 스프링클러 성능을 향상시키기 위해 빔 쌍을 가로질러 배치되는 경우가 많습니다. 직립 보호 장치, 빔 잠금 장치, 행 스페이서와 같은 안전 액세서리는 일상적인 지게차 작동 중 우발적인 이탈이나 충격 손상의 가능성을 더욱 줄여줍니다.

3. 듀티 분류: 라이트, 미디엄, 헤비듀티 랙킹

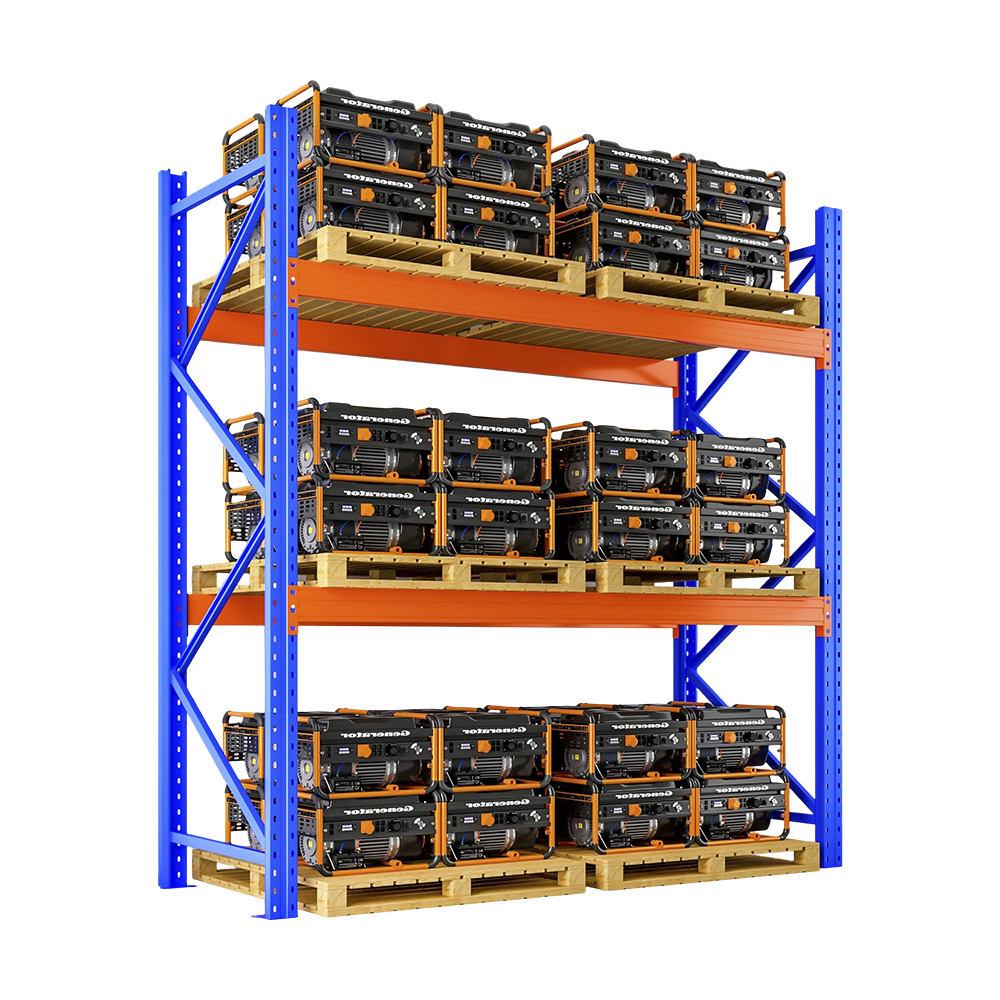

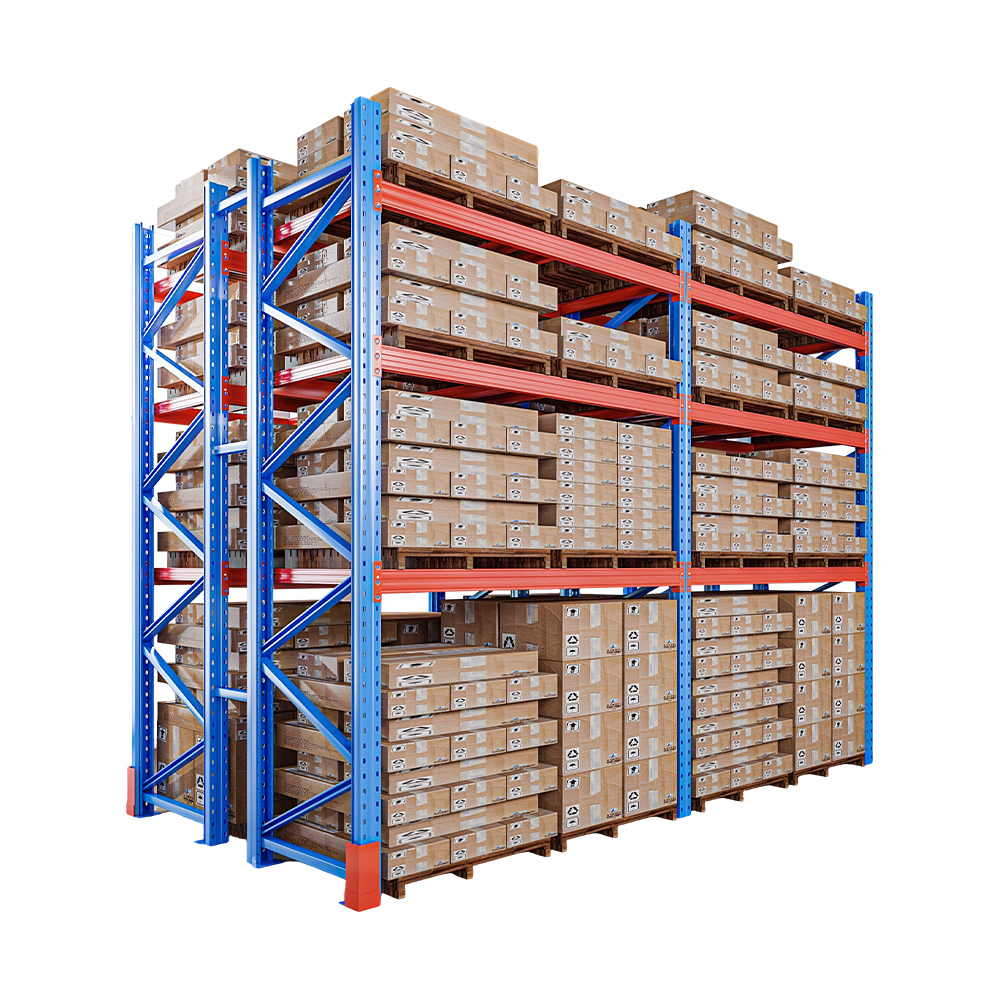

금속 팔레트 랙킹은 일반적으로 각 레벨이 운반하도록 설계된 하중에 따라 의무 등급으로 분류됩니다. 경량 랙킹은 개별 부하가 적고 접근 빈도가 높은 일반 창고 및 작업장의 소형 부품 및 소량 재고 보관 장치에 적합합니다. 중형 랙킹은 소매 창고, 전자 상거래 이행 및 경량 제조 전반에 걸쳐 중간 중량 상자 또는 혼합 팔레트 적재물을 처리하는 데 사용되는 다목적 옵션입니다. 중부하 작업 및 팔레트 랙킹 구성은 완전히 팔레트화된 상품을 위해 제작되었으며 빔 레벨이 긴 범위에 걸쳐 상당한 집중 하중을 안정적으로 지원해야 하는 대량 유통 센터, 저온 유통 창고 및 자동차 부품 보관소에서 일반적입니다. 이러한 세 가지 일반 클래스와 함께 맞춤형 및 특수 랙은 의류 창고용 걸이형 의류 보관함, 타이어 랙, 깨끗한 환경을 위한 스테인레스 스틸 랙, 저온 보관용 내한 랙을 포함하여 특정 요구 사항에 맞게 동일한 구조 원칙을 확장합니다.

이 도넛형 차트는 모든 시설에 대한 고정 규칙이 아닌 혼합 창고 운영 전반에 걸쳐 4가지 업무 분류가 일반적으로 배포되는 방식의 일반적인 패턴을 보여줍니다. 중형 랙킹은 가장 무거운 빔 섹션을 요구하지 않고도 가장 광범위한 일반 주문 처리 및 소매 보관 요구 사항에 적합하기 때문에 가장 큰 단일 공유를 나타내는 경우가 많습니다. 많은 작업이 주요 팔레트 보관 구역과 함께 부품 또는 소형 품목 영역을 유지하기 때문에 경량 랙킹은 여전히 ​​의미 있는 점유율을 유지하고 있습니다. 중장비 및 팔레트 랙킹은 일반적으로 자동차 부품이나 음료 유통과 같은 팔레트화된 벌크 제품을 특별히 처리하는 시설에 집중되어 비슷하거나 약간 작은 점유율을 차지합니다. 의류 걸이 랙, 타이어 랙, 스테인레스 스틸 랙 및 내한 랙을 포함하는 맞춤형 및 특수 부문은 표준 팔레트 치수를 벗어나는 특정 제품 취급 요구 사항이 있는 작업을 반영합니다. 시설이 단일 임무 분류에만 의존하는 경우는 거의 없습니다. , 대부분의 유통 센터는 각 지역에 저장된 제품 혼합에 따라 서로 다른 구역에 걸쳐 두 개 이상의 클래스를 결합합니다. 특정 창고에서 사용되는 실제 비율은 전적으로 해당 창고의 재고 프로필과 건물 레이아웃에 따라 달라지므로 이 분포는 일반적인 계획 참조로 읽어야 합니다.

4. 직무 분류에 따른 빔 용량 비교

빔 용량은 금속 팔레트 랙킹 시스템이 하중 하에서 어떻게 작동할 것으로 예상되는지를 나타내는 가장 명확한 지표 중 하나입니다. 세 가지 일반 작업 등급에 걸쳐 인덱싱된 빔 용량을 비교하면 자동차 부품을 취급하는 시설이 소형 부품 상자를 보관하는 시설과 동일한 랙을 선택하지 않는 이유를 설명하는 데 도움이 됩니다. 실제 빔 용량은 항상 빔 길이, 프로파일 두께 및 특정 제조업체 사양에 따라 달라지기 때문에 아래 수직 막대 차트는 정확한 중량 수치가 아닌 색인화된 비교를 제공합니다. 위의 의무 분류 설명과 함께 이 차트를 읽으면 저장 요구 사항이 구조 선택으로 어떻게 변환되는지에 대한 전체 그림을 얻을 수 있습니다. 또한 이 비교는 의무 등급이 높아짐에 따라 빔 두께와 직립 게이지가 함께 증가하는 이유를 뒷받침합니다. 추가 하중을 바닥에 안전하게 전달할 수 있는 프레임이 없으면 더 무거운 빔만으로는 효과적이지 않기 때문입니다.

이 차트의 기둥 높이는 가벼운 작업부터 중간 작업, 무거운 작업까지 꾸준히 증가하며, 이는 작업 등급과 빔 강도 사이의 예상 관계를 시각적으로 확인합니다. 경량 빔은 가장 짧은 기둥을 표시합니다. 이러한 레벨은 전체 팔레트가 아닌 부품 상자 또는 경량 상자와 같이 더 작고 균등하게 분산된 로드를 위한 것이기 때문입니다. 중형 빔은 소매 및 전자 상거래 이행 환경에서 혼합 팔레트 및 상자 보관에 대한 일반적인 사용을 반영하여 지수의 대략 중간에 위치합니다. 중부하 작업용 빔은 빔 레벨당 집중 중량이 가장 높은 유통 센터 및 자동차 부품 보관소에서 완전히 적재된 팔레트를 지원하는 역할과 일치하여 지수의 최상위에 도달합니다. 중형과 중형 사이의 간격은 경형과 중형 사이의 간격보다 더 큰 경우가 많습니다. 이는 시스템이 전체 팔레트 등급 영역으로 이동한 후 요구되는 보다 실질적인 구조적 강화, 더 두꺼운 강철 게이지 및 강화된 커넥터를 반영합니다. 정확한 빔 용량은 스팬 길이, 하중 분포 패턴 및 선택한 특정 제품 라인에 따라 달라지므로 독자는 이러한 지수 값이 고정된 엔지니어링 수치가 아니라 예시임을 알아야 합니다. 이러한 종류의 비교는 특정 금속 팔레트 랙 제품이 완성되기 전 초기 시설 계획 중에 처음부터 예상 팔레트 중량을 적절한 작업 등급에 맞추는 데 가장 유용합니다.

5. 랙 높이에 따른 스토리지 활용도 추세

보관 활용도는 창고 팔레트 랙이 설치된 후 창고에서 사용 가능한 높이가 사용 가능한 팔레트 위치로 얼마나 효과적으로 변환되는지를 나타냅니다. 높은 천장 높이를 가진 시설은 일반적으로 추가 빔 레벨로 인해 더 많은 이점을 얻지만 표준 지게차 장비를 사용하여 매우 높은 레벨에 효율적으로 접근하기가 어려워짐에 따라 수익이 점점 줄어드는 경향이 있습니다. 아래의 누적 면적 차트는 빔 레벨이 추가됨에 따른 일반적인 활용 추세를 나타내며, 단일 건물에 대한 정확한 수치가 아닌 이론적 최대 저장 공간의 누적 백분율로 표현됩니다. 이 시각화는 각 수준의 부하 등급보다는 누적 공간 사용량에 중점을 둔다는 점에서 단순한 용량 비교와 다릅니다. 이런 방식으로 활용도를 살펴보면 특수 리프트 장비와 추가 안전 조치가 레이아웃 결정에 고려되면 매우 높은 랙이 항상 비례적으로 더 효율적인 것은 아닌 이유를 설명하는 데 도움이 됩니다.

이 차트에서 음영 처리된 영역은 처음 세 개의 빔 레벨을 통해 빠르게 상승하며, 이는 일반적으로 바닥 위치 위의 초기 레벨에서 가장 큰 활용도 증가가 발생함을 보여줍니다. 이 패턴은 표준 지게차가 일반적으로 특수 부착 장치 없이 이러한 높이에 도달할 수 있기 때문에 처음 몇 개의 추가된 레벨에서 최소한의 추가 처리 복잡성이 필요하기 때문에 발생합니다. 차트가 레벨 5와 6을 향해 계속 진행됨에 따라 곡선이 평평해지기 시작합니다. 이는 레벨이 추가될 때마다 안전하게 액세스하는 데 필요한 노력과 장비에 비해 사용 가능한 스토리지의 한계 이득이 더 작아진다는 것을 나타냅니다. 이러한 평탄화는 팔레트 보관 랙 자체의 물리적 강도 변화보다는 높이에 따른 더 좁은 통로 요구 사항, 더 높은 마스트 지게차 또는 좁은 통로 장비에 대한 필요성, 상위 레벨의 추가 안전 고려 사항과 같은 실질적인 제약 사항을 반영합니다. 더 높은 높이에서 수익이 감소하는 것은 수직 보관 계획의 일반적인 부분입니다. 이는 랙 설계의 결함을 나타내는 것이 아니라 사용 가능한 구조에서 물류 처리로 추가 활용을 제한하는 변화를 나타냅니다. 천장이 매우 높은 시설에서는 낮은 구역의 기존 팔레트 보관 랙 레벨과 더 높은 높이의 특수 좁은 통로 또는 자동 회수 장비를 결합하여 이 문제를 해결하는 경우가 많습니다. 이 차트는 일반적인 계획 설명을 위한 것이며 실제 활용 곡선은 건물 높이, 통로 구성, 특정 시설에서 이미 사용할 수 있는 지게차 또는 리프트 장비에 따라 달라집니다.

6. 산업 전반에 걸친 적용 시나리오

다양한 산업 분야에서는 제품 특성 및 회전율 패턴을 기반으로 특정 의무 등급 및 창고 팔레트 랙 구성을 선호하는 경향이 있습니다.

• 소매 및 전자 상거래 주문 처리 센터는 일반적으로 빈번한 주문 피킹과 함께 혼합 상자 및 팔레트 보관을 위한 중형 랙킹에 의존합니다.
• 자동차 부품 유통은 일반적으로 밀도가 높고 집중된 부품 로드를 지원하기 위해 고강도 팔레트 랙킹을 사용합니다.
• 콜드 체인 및 식품 유통 창고에서는 저온 환경에 적합한 내한성 금속 팔레트 랙킹을 지정하는 경우가 많습니다.
• 의류 창고에서는 접이식 또는 박스형 재고용 표준 팔레트 보관 랙 섹션과 함께 행잉 의류 랙을 자주 사용합니다.
• 특정 전자 제품 또는 제약 물류 분야와 같은 청정 환경 운영에서는 표면 청결 요구 사항을 충족하기 위해 스테인리스 스틸 랙을 지정할 수 있습니다.

Shanghai King Global Shelf Co., Ltd.는 소형 부품 및 소량 보관을 위한 경량 랙, 소매 및 경공업용 중형 랙, 대량 유통을 위한 중량 및 팔레트 랙, 의류, 타이어, 스테인레스 스틸 및 내한성 디자인을 포함한 맞춤형 또는 특수 랙에 이르는 제품 라인을 통해 이러한 범위의 응용 분야를 지원합니다. 특정 응용 분야에 올바른 제품 라인을 맞추는 것은 일반적으로 단일 구조적 세부 사항 자체를 보는 것보다 장기 보관 성능에 더 큰 영향을 미칩니다.

7. 금속 팔레트 랙 선택 체크리스트

아래 표에는 창고 팔레트 랙 구성을 선택할 때 일반적으로 검토되는 주요 요소와 계획 단계에서 각 요소가 중요한 이유가 요약되어 있습니다.

창고 팔레트 랙 주문을 완료하기 전에 이 체크리스트를 검토하면 나중에 기존 장비가 도달할 수 없는 빔 레벨이나 실제 팔레트 중량에 대해 과소 지정된 작업 등급과 같은 레이아웃 불일치를 방지하는 데 도움이 됩니다. Shanghai King Global Shelf Co., Ltd.는 랙 제품 라인과 함께 레이아웃 컨설팅을 제공하여 설치가 시작되기 전에 이러한 요소를 각 고객의 건물 및 운영 조건에 맞추도록 돕습니다.

8. 유지보수 및 안전점검 지침

지속적인 검사를 통해 금속 팔레트 랙킹 시스템이 서비스 수명 전반에 걸쳐 설계된 대로 작동하도록 유지합니다. 육안 검사를 통해 구부러진 빔, 찌그러지거나 뒤틀린 수직 기둥, 빔 잠금 장치 누락, 느슨한 베이스 플레이트 앵커 등을 찾아야 합니다. 왜냐하면 지게차 접촉은 활성 창고에서 점진적인 구조적 손상의 가장 일반적인 원인 중 하나이기 때문입니다. 손상된 부품은 제자리에서 수리하기보다는 항상 교체해야 합니다. 충격을 받아 구부러진 강철은 다시 모양을 잡아도 원래의 강도를 안정적으로 회복하지 못하기 때문입니다.

특히 마감 품질이 장기 내구성에 직접적인 영향을 미치는 냉장 보관이나 습도가 높은 환경에서는 와이어 데크의 처짐이나 부식도 점검해야 합니다. 올바른 빔 잠금과 결합된 일관된 검사는 안전한 장기 작동의 핵심입니다. 모든 팔레트 보관 랙. Shanghai King Global Shelf Co., Ltd.는 엄격한 품질 관리, 하중 테스트 및 제품 범위 전반에 걸쳐 부식 방지 마감 처리를 적용하여 장기적인 내구성을 지원하는 창고 팔레트 랙 및 금속 팔레트 랙 시스템을 설계하고 고객이 시간이 지나도 안전하고 잘 정리된 보관을 유지할 수 있도록 전문적인 상담 및 설치 지원을 제공합니다.

9. 자주 묻는 질문

(1) 경량, 중형, 대형 팔레트 랙킹의 차이점은 무엇입니까?

차이점은 일반적으로 빔 용량과 구조 게이지로 귀결되며 소형 부품에 적합한 경량, 혼합된 상자 및 팔레트 적재에 적합한 중부하, 완전 팔레트화된 고중량 보관을 위해 설계된 중부하입니다.

(2) 올바른 창고 팔레트 랙 구성은 어떻게 결정됩니까?

구성은 일반적으로 팔레트 중량 및 치수, 천장 여유 공간, 지게차 유형, 제품 회전율 및 내식성 또는 냉장 보관 조건과 같은 환경 요구 사항을 기반으로 합니다.

(3) 맞춤형 팔레트 보관 랙 설계를 표준 의무 등급과 결합할 수 있습니까?

예, 많은 시설에서는 다양한 제품 구역에 맞게 동일한 창고 내에서 표준 경량, 중형 또는 중량 섹션을 의류, 타이어, 스테인리스 스틸 또는 내한성 랙과 같은 맞춤형 디자인과 결합합니다.

(4) 팔레트가 고르게 분포되지 않으면 빔 용량이 감소하는 이유는 무엇입니까?

고르지 않거나 집중된 하중은 빔 설계에서 가정하는 것 이상의 응력 지점을 생성할 수 있으므로 가능하면 팔레트를 중앙에 배치하고 각 빔 레벨에 고르게 분포해야 합니다.

(5) 금속 팔레트 랙킹을 얼마나 자주 검사해야 합니까?

대부분의 시설에서는 창고 직원의 일상적인 비공식 관찰과 예정된 문서화된 검사를 결합하여 손상된 빔, 프레임 또는 커넥터가 전체 구조 성능에 영향을 미치기 전에 식별하고 교체할 수 있습니다.
